| 加工定制是 | 类型电子式电能仪表 |
| 品牌华邦 | 型号DTZY866-G |
| 基本电流1.5（6）AA | 准确度等级1.0级 |
| 参比电压220/380V | 电流倍率4 |
| 显示方式LCD | 频率50Hz |
| 最大电流100A | 装箱数5只 |
| 规格1.5-6A |
展开

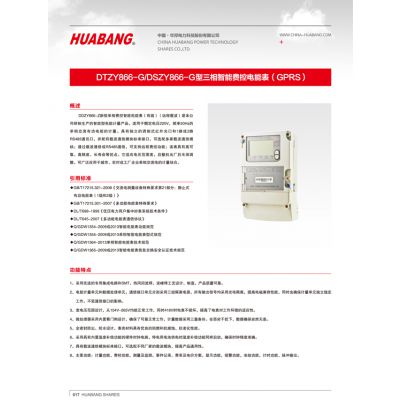

DTZY866-G/DSZY866-G型三相智能费控电能表（GPRS）
DTZY866-G/DSZY866-G型三相智能费控电能表（GPRS）是采用大规模集成电路，基于嵌入式软硬件开发平台而***设计的新一代网络远程费控智能电能表。采用了微电子技术、计算机芯片技术、现代通信技术等当今进的技术，支持GPRS/GSM/CDMA等公用无线通信网络技术。通过与电力负荷管理主站系统配合使用，可实现远程抄表、负荷控制、数据转发、异常告警等功能。应用数字采样处理技术及SMT工艺，***地适用于大客户用电服务现场，是电力营销自动化系统中具有较高实用价值的网络化智能电表。
引入标准
GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：1级和2级静止式有功电能表》
GB/T17215.322-2008《交流电测量设备 特殊要求第22部分：0.2S级和0.5S级静止式有功电能表》、GB/T17215.323-2008《交流电测量设备 特殊要求第23部分：2级和3级静止式无功电能表》
DL/T614–2007《多功能电能表》
DL/T645–2007《多功能电能表通信协议》并兼容DL/T645–1997《多功能表通信规约》
Q／GDW376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》
Q/GDW365-2009《智能电能表信息交换安全认证技术规范》对费控电能表的各项技术要求。
1.2技术特点
- 通信信道采用高速全双工的工业级GPRS/GSM/CDMA模块，支持TCP/UDP/SMS无线网络通信方式；
- 无线通信模块采用模块化设计，支持带电热拔插。通信模块更换后不需进行任何手工设置，能自动识别无线MODEM类型并自动上线；
- 内嵌高速***的交流电压电流采集模块，采样精度高，电能计量实时***；
- 能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，并具有485通讯、红外通讯等功能；
- 内嵌保密性高的ESAM模块，以实现电表与系统主站之间的安全认证过程，保证与系统主站进行数据交互的安全性和完整性；
- 电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；
- 三相电源供电（即线路供电方式），三相三线中的任一相或三相四线中的任两相断电时，电能表仍能正常工作；
- 在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；
- 支持本地/远程软件的在线升级，只局限于无线通信模块，不影响表计计量；
- 低电源功耗。
- 电气参数：
正常工作电压 | 0.9Un～1.1Un |
扩展工作电压 | 0.8Un～1.15Un |
每相电压线路功耗 | ≤ 1.5W和6VA |
每相电流线路功耗(Ib<10A) | ＜0.2VA |
每相电流线路功耗(Ib≥10A) | ＜0.4VA |
时钟电池电压 | 3.6VDC |
可更换电池电压 | 6VDC |
- 费率工作参数：
时钟准确度(日误差) | ≤0.5S (23℃) |
电池容量 | ≥1200mAh |
停电后数据保存时间 | ≥10年(用新电池) |
- 气候条件：
正常工作温度 | -25℃～+60℃ |
极限工作温度 | -40℃～+70℃ |
贮存和运输温度 | -40℃～+70℃ |
贮存和工作湿度 | 年平均≤75% |
- 技术参数：
费率数 | 4 |
时段数 | 14 |
计度范围 | -799999.99 kWh～799999.99 kWh , -799999.99 kvarh～799999.99 kvarh |
显示 | 液晶 |
本地通讯 | RS485①口：1200bps～9600 bps、红外接口：1200bps |
本地通讯规约 | 《DL/T645–2007多功能电能表通信协议》 《DL/T645-1997多功能电能表通信规约》 |
远方通讯 | 无线网络：GPRS/CDMA/GSM |
远方通讯规约 | Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》 |
外形规格 (mm) | 安装尺寸（mm） | 适用表型 |
290×170×85 | 240(256) ×150 | 0.2S级三相智能费控电能表 |
0.5S级三相智能费控电能表 | ||
1级三相智能费控电能表 |
- 准确度等级：有功0.2S级 0.5S级 0.5级 1级 无功2级
- 额定频率： 50Hz
- 起动电流： 互感式：有功0.001In (0.2S级，0.5S级,0.5级) 0.002In (1级) 无功0.003In (2级)
直入式：有功0.004In (1级) 无功0.005In (2级)
- 潜动： 具有防潜动逻辑设计
重量： 约2.4kg
